Universalleiterplatte für Subwoofer mit Positionsdruck

- Abmessungen (L,B)/mm: 120 x 220
- Basismaterial: FR 4 Epoxyd
- Verzinnung der Kupferfläche: 70 µm
- incl. 4 Distanzhaltern und Montageanleitung.


Technische Daten:

Maximale Bauteilgröße (mm):
L1: O 92; L2: O 55 C1: RM 57.5 x 36 (2 par.) o. RM 57.5 x 18 (3 par.); C2: RM 62.5 x 30 (2 par.) o. RM 62.5 x 15 (3 par.); R1: RM 62.5 (20 Watt) o. RM 50 (10 Watt) (2 par.); R2: RM 62.5.

Bauteileplan:

Bitte Bild anklicken!

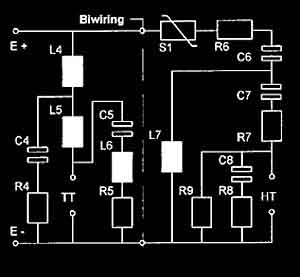

Universalleiterplatte für Zweiweg-Weichen mit Positionsdruck

- Abmessungen (L,B)/mm: 120 x 175
- Basismaterial: FR 4 Epoxyd
- Kupferkaschierung: 35 µm
- Verzinnung der Oberfläche: 70 µm
- incl. 4 Distanzhaltern und Montageanleitung.


Technische Daten:


Material: Epoxy-Glasfaser-Laminat Dicke: 1.60 mm CU-Auflage: 35µm, verzinnt; Abmessungen (L,B)/mm: 120 x 175 mit Positionsdruck.

Maximale Bauteilgröße (mm):

L4: O 62; L5: O 55; L6: O 32; L7: O 32; C4: RM 47.5 x 16 (2 par.) ; C5: RM 27.5 x 15 (2 par.) o. RM 62.5 x 15 (3 par.); C6: RM 27.5 x 12 (2 par.) o. RM 37.5 x 24 ; C7: RM 27.5 x 15 (2 par.) o. RM 47.5 x 30 (3 par.); C8: RM 27.5 x 11; R4: RM 50 (10 Watt); R4: RM 50 (10Watt); R5-R9: RM 25 (5Watt); S1: RM5 (PTC-Element); Befestigungsbohrung d= 5,5mm.

Bauteileplan:

Bitte Bild anklicken!

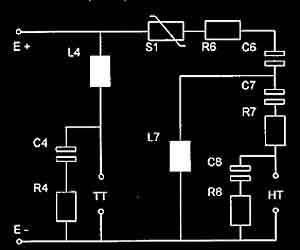

Universalleiterplatte für Zweiweg-Weichen mit Positionsdruck

- Abmessungen (L,B)/mm: 120 x 73
- Basismaterial: FR 4 Epoxyd
- Kupferkaschierung: 35 µm
- Verzinnung der Oberfläche: 70 µm
- incl. 4 Distanzhaltern und Montageanleitung.

Auch für Montage auf Terminal T 105 S geeignet.



Maximale Bauteilgröße (mm):

L4: O 44; L7: O 32; C4: RM 37.5 x16; C6: RM 27.5 x16; C7: RM 27.5 x15; C8: RM 22.5 x 8; R4: RM 25 (5 Watt); R6: RM 25 (5 Watt); R7: RM 25 (5 Watt); R8: RM 7 (5 Watt, steht); S1: RM 5 (PTC Element); Befestigungsbohrung d = 5.5 mm.

Bauteileplan:

Bitte Bild anklicken!

Universalleiterplatte für Entzerrernetzwerk mit Positionsdruck

- Abmessungen (L,B)/mm: 120 x 85
- Basismaterial: FR 4 Epoxyd
- Kupferkaschierung: 35 µm
- Verzinnung der Oberfläche: 70 µm
- incl. 4 Distanzhaltern und Montageanleitung.


Maximale Bauteilgröße (mm):


L3: O 55 ; C3: RM 52,5x25 (3par) o. RM 62,5x30; RM 52,5; R3: RM 50 (10 Watt); R6: RM 25 (5 Watt); R7: RM 25 (5 Watt) (2par); Befestigungsbohrung d = 5.5 mm.


Bauteileplan:

Bitte Bild anklicken!

Universalleiterplatte inkl. Terminal T 80 Ms AU.


- Abmessungen: 80 x 80 x 130
- Basismaterial: FR4 1,6 mm
- Verzinnung: 70 µm

Universalleiterplatte inkl. Terminal T 105 Ms AU.


- Abmessungen: 105 x 105 x 113
- Basismaterial: FR4 1,6 mm
- Verzinnung: 70 µm

Leiterplattenbasismaterial zur freien Verdrahtung von Frequenzweichen.


- Basismaterial: FR4 1,6 mm Epoxyd
- ohne Kupferkaschierung
- Abmessungen: 160 x 100 x 1,60 mm

Werte wie zuvor, jedoch:


- Abmessungen: 200 x 160 x 1,60 mm

Leiterplattenbasismaterial

- Basismaterial: FR4 1,6 mm Epoxyd
- Kupferkaschierung: 35 µm
- Abmessung: 360 x 265 x 1,60 mm

Inselleiterplatte zum Aufbau von Elektronikschaltungen.


- Abmessungen (L,B)/mm: 135 x 100 x 1,6 mm
- Lötfelder: 60
- Bohrdurchmesser: 1,6 mm
- Basismaterial: FR 4 Epoxyd
- Kupferkaschierung: 35 µm
- Verzinnung der Oberfläche: 70 µm

incl. 4 Distanzhaltern

Werte wie zuvor, jedoch:

- Abmessungen: 205 x 140 x 1,6 mm
- Lötfelder: 126

- Abmessung: SW 7 x 50 mm hoch

- Abmessung: SW 7 x 70 mm hoch

Rasterleiterplatten zum Aufbau von passiven Frequenzweichen

- Rastermaß: 6,35mm
- Basismaterial: FR4 Epoxyd
- ohne Kupferkaschierung
- Bohrdurchmesser: 1,6mm
- incl. 5 Distanzhaltern
- Abmessungen: 140 x 102 x 1,6 mm

Werte wie zuvor, jedoch:

- Abmessungen: 159 x 127 x 1,6 mm

Werte wie zuvor, jedoch:

- Abmessungen: 240 x 165 x 1,6 mm

Brückendraht, reinsilber


Reinsilberdraht Ag 99,97% halbhart für eine edle, hochwertige und kompromisslose Verdrahtung von elektronischen Baugruppen.


- Durchmesser: 1,5 mm
- Silberdrahtlänge: 2,0 m

Brückendraht Kupfer, verzinnt.

Kupferdraht in verzinnter Ausführung für die freie Verdrahtung von Frequenzweichen.


- Durchmesser: 1,12 mm
- Länge: 10 m
- Gewicht: 100 g

Silber-Lötzinn 1,0 mm - bleifrei

- Zusammensetzung: Silber 3,8 %; Zinn 95,5 %, Kupfer 0,7 %
- Flussmittel: halogenfrei
- Menge: 500 g

Lötzinn 1,0 mm - bleifrei

- Zusammensetzung: Zinn 99,3 %, Kupfer 0,7 %
- Flussmittel: halogenfrei
- Menge: 500 g
