25 mm (1") High - End Gewebekalotte mit runder Frontplatte für den Hochtonbereich ab 2000 Hz. Durch die optimale Kalottenform mit doppelter Beschichtung, in Verbindung mit einer Sicke, die eine besonders hohe Dämpfung aufweist, wird ein linearer und partialschwingungsfreier Frequenzgang erreicht. Der kräftige Magnetantrieb und die ferrofluidgekühlte Schwingspule garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit.


Bestückung der AUDIENCE GF (Klang & Ton 1/97: Preis- / Leistungsverhältnis: sehr gut). VOX 251 Center-Dipol (Image HiFi 1/98: ausgezeichnet, Stereo 5/98. exzellent), VIB 2000, CAIRO und EXPERIENCE V 20 (Stereoplay: Testsieger, Klang: sehr gut).

Zubehör: Kompensationsmagnet KM 80 (Art. Nr. 1309)



Technische Daten

Nennbelastbarkeit: 120 Watt*/80 Watt**; Musikbelastbarkeit: 180 Watt*/140Watt**; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB)2000-30000Hz; Mittlerer Kennschalldruck: 90 dB; Resonanzfrequenz: 1500 Hz; Magnetische Induktion: 1,7 Tesla; Magnetischer Fluß: 425 µWeber; Schwingspulendurchmesser: 25 mm; Schallwandöffnung: 80 mm; Gewicht netto: 0,56 kg

* über Frequenzweiche 12 dB/Okt. ab mind. 4000 Hz
** über Frequenzweiche 12 dB Okt. ab mind. 2000 Hz


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

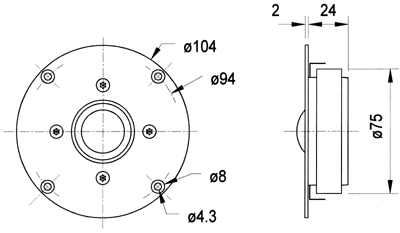

Technische Zeichnung bitte Link des Bildes anklicken.

25 mm (1") High - End Titankalotte für den Hochtonbereich ab 2000 Hz. Durch die speziell entwickelte Verfahrenstechnik läßt sich die enorm harte Titanfolie zu ultraleichten kalotten prägen, die zusammen mit der stark bedämpften Supronyl - Sicke ein linearer und partialschwingungsfreier Frequenzgang ermöglichen. Durch die enorme magnetische Induktion im ferrofluidgefüllten Luftspalt wird gleichzeitig ein hoher Wirkungsgrad und eine hohe Belastbarkeit realisiert.

Bestückung der ATLAS DSM MK II / III, (Stereoplay: Absolute Spitzenklasse II)


Zubehör:
Schutzgitter SG-DSM 25 (Art. Nr. 1132); Kompensationsmagnet KM 80 (Art. Nr. 1309)



Technische Daten

Nennbelastbarkeit: 120* Watt / 80 Watt**; Musikbelastbarkeit: 180* Watt/140 Watt**; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB)1400-30000Hz; Mittlerer Kennschalldruck: 92 dB; Resonanzfrequenz: 1900 Hz; Magnetische Induktion: 1,7 Tesla; Magnetischer Fluß: 425 µWeber; Schwingspulendurchmesser: 25 mm; Schallwandöffnung: 80mm; Gewicht netto: 0,53 kg

*über Frequenzweiche 12 dB/Okt. ab mind. 4000 Hz
** über Frequenzweiche 12 dB/ Okt. ab mind. 2000Hz


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

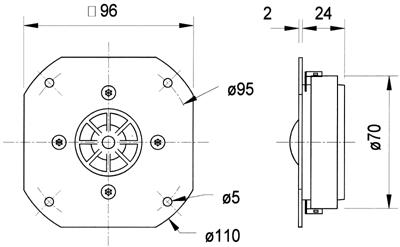

Technische Zeichnung bitte Link des Bildes anklicken.

Magnetisch abgeschirmte 25 mm (1") Gewebekalotte für den Hochtonbereich ab 3000 Hz. Spezialbeschichtete Gewebekalotte mit linearem Frequenzgang und hoher Belastbarkeit durch ferrofloidgekühlte Schwingspule. Zusammen mit dem abgeschirmten Tiefmittelton-Chassis SC 13 besonders geeignet für den Einsatz in mittelgroßen 2-Weg Kombinationen für Surround Centerlautsprecher und Multi-Media-Boxen.
Bestückung des CENTER 130



Technische Daten

Nennbelastbarkeit: 100 Watt*/50 Watt**; Musikbelastbarkeit: 150 Watt*/ 80Watt**; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB): 1000 - 20000 Hz; Mittlerer Kennschalldruck: 90 dB; Resonanzfrequenz: 1700 Hz; Magnetische Induktion: 1,3 Tesla; Magnetischer Fluß: 210 µWeber; Schwingspulendurchmesser: 25 mm; Schallwandöffnung: 83 mm; Gewicht netto: 0,55 kg

* über Frequenzweiche 12 dB/Okt. ab mind. 5000 Hz
** über Frequenzweiche 12 dB Okt. ab mind. 3000 Hz


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

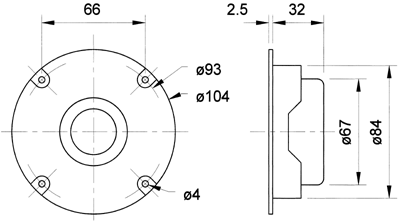

Technische Zeichnung bitte Link des Bildes anklicken.

Magnetisch abgeschirmte 20 mm (0,8") High - End Gewebekalotte mit runder Frontplatte für den Hochtonbereich ab 3000 Hz. Durch die optimale Kalottenform und Dämpfungsfilz auf dem Polkern wird ein sehr gutes Rundstrahlverhalten erreicht. Der kräftige Magnetantrieb und die ferrofluidgekühlte Schwingspule garantieren sowohl hohen Wirkungsgrad als auch hohe Belastbarkeit.



Technische Daten

Nennbelastbarkeit: 120 Watt*/80 Watt**; Musikbelastbarkeit: 180 Watt*/140Watt**; Impedanz: 8 Ohm; Übertragungsbereich ( -8 dB): 1200 - 30000 Hz; Mittlerer Kennschalldruck: 88 dB; Resonanzfrequenz: 1800 Hz; Magnetische Induktion: -; Magnetischer Fluß: -; Schwingspulendurchmesser: 20 mm; Schallwandöffnung: 66 mm; Gewicht netto: 0,388 kg

* über Frequenzweiche 12 dB/Okt. ab mind. 5000 Hz
** über Frequenzweiche 12 dB Okt. ab mind. 3000 Hz


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

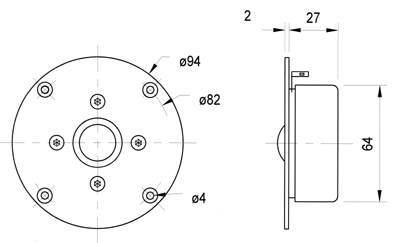

Technische Zeichnung bitte Link des Bildes anklicken.

20 mm (0,8") HiFi Polycarbonat Kalotte mit runder Frontplatte für den Hochtonbereich ab 3000 Hz.Sehr ausgeglichener Frequenzgang und gutes Rundstrahlverhalten. Hohe Belastbarkeit durch ferrofluidgekühlte Schwingspule.

Bestückung der ALTO I (Klang & Ton 1/91: Preis-/leistungsverhältnis: sehr gut), ALTO II, ALTO III c, STARLET und CHEAP TRICK 142 (Klang & Ton 4/93), FONTANA und FONTANA AL und PETITE



Technische Daten

Nennbelastbarkeit: 50 Watt*/70 Watt**; Musikbelastbarkeit: 80 Watt/100 Watt**; Impedanz: 4 Ohm; Übertragungsbereich ( -8 dB): 2000 - 22000 Hz; Mittlerer Kennschalldruck: 90 dB; Resonanzfrequenz: 1900 Hz; Magnetische Induktion: 1,2 Tesla; Magnetischer Fluß: 185 µWeber; Schwingspulendurchmesser: 20 mm; Schallwandöffnung: 64 mm; Gewicht netto: 0,24 kg

* über Frequenzweiche 12 dB/Okt. ab mind. 3000 Hz
** über Frequenzweiche 12 dB/Okt. ab mind. 4000 Hz


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

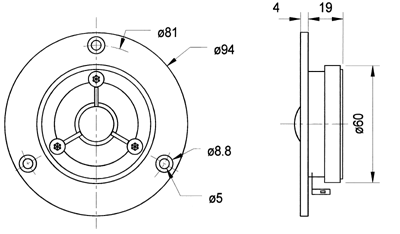

Technische Zeichnung bitte Link des Bildes anklicken.

20 mm (0,8") HiFi Polycarbonat Kalotte mit runder Frontplatte für den Hochtonbereich ab 3000 Hz. Sehr ausgeglichener Frequenzgang und gutes Rundstrahlverhalten. Hohe Belastbarkeit durch ferrofluidgekühlte Schwingspule.

Bestückung der ALTO I (Klang & Ton 1/91: Preis-/ Leistungsverhältnis: sehr gut), ALTO II, ALTO III c, STARLET und CHEAP TRICK 142 (Klang & Ton 4/93), FONTANA und FONTANA AL und PETITE



Technische Daten

Nennbelastbarkeit: 50 Watt*/70 Watt**; Musikbelastbarkeit: 80 Watt/100 Watt**; Impedanz: 8 Ohm; Übertragungsbereich ( -8 dB): 2000 - 22000 Hz; Mittlerer Kennschalldruck: 90 dB; Resonanzfrequenz: 1900 Hz; Magnetische Induktion: 1,2 Tesla; Magnetischer Fluß: 185 µWeber; Schwingspulendurchmesser: 20 mm; Schallwandöffnung: 64 mm; Gewicht netto: 0,24 kg

* über Frequenzweiche 12 dB/Okt. ab mind. 3000 Hz
** über Frequenzweiche 12 dB/Okt. ab mind. 4000 Hz


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!


Technische Zeichnung bitte Link des Bildes anklicken.

14 mm (0,6") HiFi Polycarbonat Kalotte für den Hochtonbereich ab 4000 Hz. Ausgeglichener Frequenzgang und exzellentes Rundstrahlverhalten. Hohe Belastbarkeit durch ferrofluidgekühlte Schwingspule, ultraleichtes Diaphragma, sowie kräftiger Magnetantrieb lassen einen guten Wirkungsgrad realisieren.



Technische Daten

Nennbelastbarkeit: 70 Watt*; Musikbelastbarkeit: 110 Watt*; Impedanz: 8 Ohm; Übertragungsbereich ( -8 dB): 3000 - 23000 Hz; Mittlerer Kennschalldruck: 91 dB; Resonanzfrequenz: 3000 Hz; Magnetische Induktion: 1,0 Tesla; Magnetischer Fluß: 65 µWeber; Schwingspulendurchmesser: 14 mm; Schallwandöffnung: 50 mm; Gewicht netto: 0,075 kg

* über Frequenzweiche 12 dB/Okt. ab mind. 5000 Hz


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

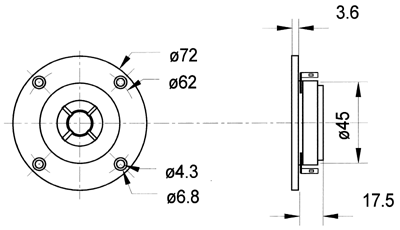

Technische Zeichnung bitte Link des Bildes anklicken.

Sehr kleine13 mm (05") Polycarbonat Membran, linearer Frequenzgang und ferrofluidgekühlte Schwingspule, Spritzige Höhen, hervorragendes Rundstrahlverhalten. Für den Einsatz in 2-oder3-Wege Systemen kleiner und mittlerer Leistung oder als Zusatzhochtöner, Einbau- oder Aufbaumontage möglich, insbesondere dort, wo wenig Platz zur Verfügung steht. (z.B. Spiegeldreieck, Türgriff).

Zubehör: inklusive Montagering zum Einbau, sowie Anschlußkabel



Technische Daten

Nennbelastbarkeit: 60 Watt*; Musikbelastbarkeit: 100 Watt*; Impedanz: 4 Ohm; Übertragungsbereich ( -8 dB): 2500 - 22000 Hz; Mittlerer Kennschalldruck: 86 dB; Resonanzfrequenz: 2400 Hz; Magnetische Induktion: -; Magnetischer Fluß: -; Schwingspulendurchmesser: 13 mm; Schallwandöffnung: 33,5 mm; Gewicht netto: 0,026 kg

* über Frequenzweiche 12 dB/Okt. ab mind. 6000 Hz


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

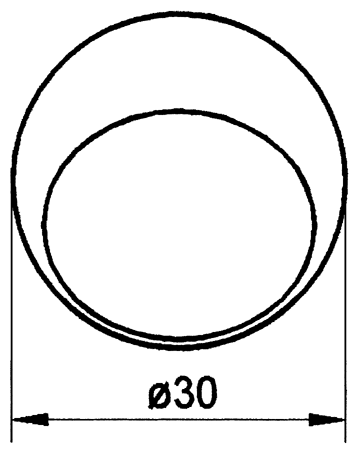

Technische Zeichnung bitte Link des Bildes anklicken.

Magnetisch abgeschirmte10 mm (0,4") HiFi Polycarbonatkalotte für den Hochtonbereich ab 4000 Hz. Exzellentes Rundstrahlverhalten, ausgeglichener Frequenzgang. Zusammen mit dem abgeschirmten Breitbandlautsprecher SC 8 besonders geeignet in kleinen, magnetisch abgeschirmten 2-Wege Kombinationen für Surround-Centerlautsprecher und Multi-Media-Boxen.

Bestückung der CT CENTER 80 (HiFi Test: gut - sehr gut; Heimkino: Preis- / Leistungsverhältnis: sehr gut).



Technische Daten

Nennbelastbarkeit: 80 Watt*; Musikbelastbarkeit: 100 Watt*; Impedanz: 8 Ohm; Übertragungsbereich (-8dB): 4000 - 22000 Hz; Mittlerer Kennschalldruck: 90 dB; Resonanzfrequenz: 2500 Hz; Magnetische Induktion: 0,7 Tesla; Magnetischer Fluß: 33 µWeber; Schwingspulendurchmesser: 13 mm; Schallwandöffnung: 48 mm; Gewicht netto: 0,098 kg

* über Frequenzweiche 12 dB/Okt. ab mind. 6000 Hz


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!


Technische Zeichnung bitte Link des Bildes anklicken.

Magnetisch geschirmte 25 mm (1") High-End-Kalotte mit Keramik als Kalottenmaterial. Keramik ist ein Stoff von ungeheurer Härte und damit bruchempfindlich und schwer zu verabeiten. Außerdem neigt Keramik sehr zu Eigenresonanzen, die ünerwünscht sind. Wenn diese Probleme allerdings gelöst werden können, belohnt dieses Material durch eine kristallklare und auch bei hohen Pegeln lupenreine, pegelfeste Wiedergabe ohne Verzerrungen. Dieses Ziel ist bei dem Hochtöner KE 25 SC 8 Ohm nach langer Entwicklungszeit endlich erreicht worden.
Aber nicht nur das Kalottenmaterial trägt zu dem außerordentlichen Ergebnis bei, sondern es wurde bei der Konstruktion alles realisiert, was bei den High-End-Lautsprechern Maßstäbe setzt: Der Polkern wurde nicht nur einfach durchbohrt, sondern die Bohrung weist strömungsgünstige Rundungen auf. Der mit Schafwolle bedämpfte Hohlraum, der durch die starke eiserne Abschirmkappe gebildet wird, ermöglicht eine sehr tiefe Resonanzfrequenz.
Das absolut Neuartige ist, daß die Resonanzüberhöhung der Impedanzkurve bereits im Lautsprecher durch ein fest installiertes R-C-L-Glied kompensiert wird. Der Anwender kann somit die Kalotte ohne Probleme in sein Frequenzweichennetzwerk integrieren. Außerdem ist der Schwingspulenträger und die Kammer, in der die Schwingspule sitzt, durch Bohrungen belüftet. Dadurch kann die Kalotte auch bei tieferen Frequenzen ungehindert und ohne Kompressionserscheinungen schwingen.
Da Keramik sehr berührungsempfindlich ist, wurde ein Schutzgitter vorgesehen. Das Gitter trägt innen einen akustischen Tiefpaß in Form eines transparenten Ringes, der aber erst bei 25 kHz wirkt und dort eine Materialresonanz bedämpft. Das Schutzgitter hat noch einen weiteren positiven Effekt: Das Rundstrahlverhalten wird bei hohen Frequenzen wesentlich verbessert


Technische Daten

Nennbelastbarkeit mit Hochpassfilter: 80 Watt; (12 dB/Okt.; 2000 Hz);
Musikbelastbarkeit mit Hochpassfilter: 140 Watt (12 dB/Okt.; 2000 Hz);
Nennimpedanz: 8 Ohm;
Übertragungsbereich: 800 - 25000 Hz
(-8 dB);Mittlerer Schalldruckpegel: 89 dB
(1W/1m);
Resonanzfrequenz:(kompensiert);
Magnetische Induktion: 1,7 Tesla;
Magnetischer Fluß: 425 µ Weber;
Schwingspulendurchmesser: 25 mm;
Schallwandöffnung: 82 mm;
Gewicht netto: 0,75 kg;
Gleichstromwiderstand Rdc: 6,0 Ohm;
Schwingspuleninduktivität: 0,09 mH.

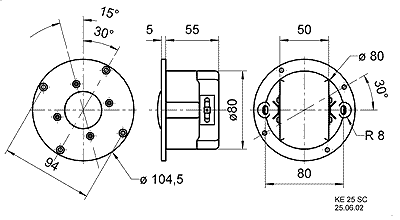

Abmessungen und Zeichnung:
Bitte Bild anklicken!
