Bitte wählen Sie aus der folgenden Warengruppe die Artikel aus, die Sie bestellen möchten. Tragen Sie einfach die gewünschte Bestellmenge in das dazugehörige Eingabefeld ein. Um den Artikel in den Einkaufskorb zu legen, klicken Sie bitte auf den 'Bestellen' Knopf.

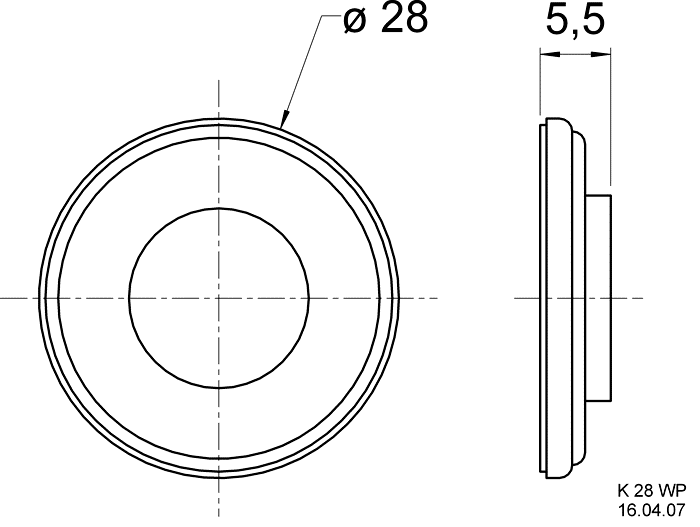

2,8 cm (1,1") Miniaturlautsprecher mit Kunststoffmembran (Mylar). Gleichmäßiger Frequenzgang und gute Sprachverständlichkeit. Besonders geeignet für Anwendungen in sehr kleinen Geräten. Anwendungsmöglichkeiten: - Kontrolllautsprecher für elektronische Geräte Eigenschaften: - Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155 Technische Daten: Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 300-20000 Hz Mittlerer Schalldruckpegel 75 dB (1 W/1 m) Resonanzfrequenz fs 500 Hz Schwingspulendurchmesser 10 mm Wickelhöhe 2 mm Schallwandöffnung 21 mm Gewicht netto 0,007 kg Schutzklasse IP 65 Temperaturfestigkeit -40 ... 70 °C Technische Zeichnung: Bitte Bild anklicken!
2,8 cm (1,1") Miniaturlautsprecher mit Kunststoffmembran (Mylar). Gleichmäßiger Frequenzgang und gute Sprachverständlichkeit. Besonders geeignet für Anwendungen in sehr kleinen Geräten. Anwendungsmöglichkeiten: - Kontrolllautsprecher für elektronische Geräte Eigenschaften: - Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155 Technische Daten: Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 50 Ohm Übertragungsbereich (-10 dB) 300-20000 Hz Mittlerer Schalldruckpegel 75 dB (1 W/1 m) Resonanzfrequenz fs 500 Hz Schwingspulendurchmesser 10 mm Wickelhöhe 2 mm Schallwandöffnung 21 mm Gewicht netto 0,007 kg Schutzklasse IP 65 Technische Zeichnung: Bitte Bild anklicken!

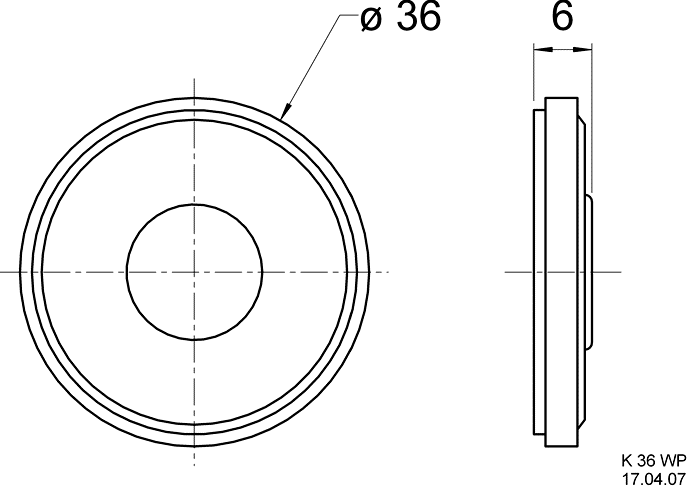

3,6 cm (1,4") Miniaturlautsprecher mit Kunststoffkorb und Kunststoffmembran. Gleichmäßiger Frequenzgang und gute Sprachverständlichkeit. Besonders geeignet für Anwendungen im Außenbereich und unter kritischen Umgebungseinflüssen (z. B. Feuchtigkeit). Anwendungsmöglichkeiten: - Kontrolllautsprecher für elektronische Geräte - Kontrolllautsprecher im Außenbereich Eigenschaften: - Kunststoff: ABS (Korb; UL 94: HB), Mylar (Membran) - Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155 Technische Daten: Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 300–20000 Hz Mittlerer Schalldruckpegel 77 dB (1 W/1 m) Resonanzfrequenz fs 550 Hz Schwingspulendurchmesser 10 mm Wickelhöhe 2 mm Schallwandöffnung 31 mm Gewicht netto 0,006 kg Schutzklasse IP 65 Temperaturfestigkeit -40 ... 70 °C Technische Zeichnung: Bitte Bild anklicken!
3,6 cm (1,4") Miniaturlautsprecher mit Kunststoffkorb und Kunststoffmembran. Gleichmäßiger Frequenzgang und gute Sprachverständlichkeit. Besonders geeignet für Anwendungen im Außenbereich und unter kritischen Umgebungseinflüssen (z. B. Feuchtigkeit). Anwendungsmöglichkeiten: - Kontrolllautsprecher für elektronische Geräte - Kontrolllautsprecher im Außenbereich Eigenschaften: - Kunststoff: ABS (Korb; UL 94: HB), Mylar (Membran) - Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155 Technische Daten: Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 50 Ohm Übertragungsbereich (-10 dB) 300–20000 Hz Mittlerer Schalldruckpegel 77 dB (1 W/1 m) Resonanzfrequenz fs 550 Hz Schwingspulendurchmesser 10 mm Wickelhöhe 2 mm Schallwandöffnung 31 mm Gewicht netto 0,006 kg Schutzklasse IP 65 Temperaturfestigkeit -40 ... 70 °C Technische Zeichnung: Bitte Bild anklicken!
16 mm Miniaturlautsprecher mit sehr geringen Abmaßen und einer frontseitig angebrachten Klebefläche. Der Anschluss gelingt über bereits abisolierte Kabel. Anwendungsmöglichkeiten: - Kleinstanwendungen, Modellbau, Signalausgabe Technische Daten: Nennbelastbarkeit 0,5 W Musikbelastbarkeit 1 W Nennimpedanz Z 50 Ohm Übertragungsbereich (-10 dB) 700–20000 Hz Mittlerer Schalldruckpegel 71 dB (1 W/1 m) Resonanzfrequenz fs 1005 Hz Schwingspulendurchmesser 8 mm Schallwandöffnung 13 mm Gewicht netto 0,002 kg Länge des Anschlusskabels 24 mm Technische Zeichnung: Bitte Bild anklicken!
2,3 cm (0,9") Kleinlautsprecher zur Montage auf Leiterplatten. Anwendungsmöglichkeiten : - Signalausgabe in Maschinen oder Geräten Technische Daten: Nennbelastbarkeit 0,2 W Musikbelastbarkeit 0,5 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 900–16000 Hz Mittlerer Schalldruckpegel 73 dB (1 W/1 m) Gewicht netto 0,003 kg Rastermaß 10 mm Anschlüsse 0,8 mm Technische Zeichnung: Bitte Bild anklicken!
5 cm (2") Kleinlautsprecher mit Kunststoffmembran, quadratischem Metallkorb mit 4 Montagelöchern und Schaumstoffdichtung. Flachstecker (2,8 x 0,5 mm). Geringe Baugröße, deshalb geeignet zur Signalausgabe in Geräten oder Anlagen, in denen wenig Platz zur Verfügung steht. Anwendungsmöglichkeiten: - Sprach- und Signalausgabe in Geräten und Anlagen im Innen- und Außenbereich Eigenschaften: - Metallkorb - Kunststoffmembran (Mylar) - Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155 *) IP-Schutzklasse für Frontseite bei Einbau in ein abgedichtetes Gehäuse Technische Daten: Nennbelastbarkeit 2 W Musikbelastbarkeit 3 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 250–10000 Hz Mittlerer Schalldruckpegel 83 dB (1 W/1 m) Nennabstrahlwinkel 180°/4000 Hz Maximaler Hub +/-1 mm Resonanzfrequenz fs 480 Hz Obere Polplattenhöhe 2 mm Schwingspulendurchmesser 14 mm Wickelhöhe 3 mm Schallwandöffnung 45 mm Gewicht netto 0,05 kg Gleichstromwiderstand Rdc 7,3 Ohm Mechanischer Q-Faktor Qms 6,42 Elektrischer Q-Faktor Qes 7,32 Gesamt-Q-Faktor Qts 3,42 Äquivalentes Luftnachgiebigkeitsvolumen Vas 0,06 l Effektive Membranfläche Sd 12,5 cm² Dynamische bewegte Masse Mms 0,4 g Antriebsfaktor Bxl 1,12 T m Schutzklasse IP 65 *) Temperaturfestigkeit -40 ... 80 °C Technische Zeichnung: Bitte Bild anklicken!
5,7 cm (2,2“) Kleinlautsprecher mit wasserfester, transparenter Mylar Membran und Neodymmagnet. Sehr leicht. Geringe Bauhöhe. Anwendungen im Außenbereich und unter kritischen Umgebungseinflüssen möglich. Geeignet als Kontrolllautsprecher in elektrischen Geräten. Gute Sprachverständlichkeit. Anwendungsmöglichkeiten: Sprach- und Signalausgabe in Geräten, in denen wenig Platz zur Verfügung steht Technische Daten: Nennbelastbarkeit: 2 Watt Musikbelastbarkeit: 3 Watt Impedanz: 8 Ohm Übertragungsbereich: (-10dB): 350 - 6800 Hertz Mittlerer Schalldruckpegel: 87 dB (1W/1m) Resonanzfrequenz: 550 Hertz Anschluß: 2,8 x 0,3 Lötösen Gewicht netto 31 g Technische Zeichnung: Bitte Bild anklicken
2,3 cm (0,9“) Kleinlautsprecher mit Kunststoffmembran und quadratischem Kunststoffkorb mit 4 Montagelöchern. Anwendungsmöglichkeiten: Sprach- und Signalausgabe in Geräten und Anlagen im Innen- und Außenbereich • Modellbau 2.3 cm (0.9“) miniature speaker with plastic diaphragm and square plastic basket with 4 mounting holes. Typical applications: • Voice and signal output in machines and other equipment both indoors and outdoors • Model construction 09/2010 Kunststoffkorb Plastic basket Eigenschaften Attributes Nennbelastbarkeit Musikbelastbarkeit Impedanz Übertragungsbereich (–10 dB) Mittlerer Schalldruckpegel Resonanzfrequenz Anschluss Rastermaß Gewicht netto Technische Daten 0,5 W 1 W 8 O 300 – 19000 Hz 74 dB (1 W/1 m) 530 Hz 12 mm 22,5 mm 0,005 kg .
6,4 cm (2,5") Breitbandlautsprecher mit Kunststoffkorb und Kunststoffmembran. Breiter Übertragungsbereich und gute Sprachverständlichkeit. Besonders geeignet für Anwendungen im Außenbereich und unter kritischen Umgebungseinflüssen (z.B. Feuchtigkeit). - Version mit anderer Ausrichtung der Anschlussfahnen: siehe K 64 WP 8 OHM Anwendungsmöglichkeiten: - Kontroll-Lautsprecher für elektronische Geräte - Kontroll-Lautsprecher im Außenbereich Eigenschaften: - Wetterfest - UV-beständig - Kunststoff: ABS (Korb; UL 94: HB), Mylar (Membran) - Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155 - Lagerung bis -40 °C gemäß EN 60068-2-1/EN 50155 - Funktionstüchtig bei feuchter Wärme (zyklisch) gemäß EN 60068-2-3/EN 50155 - Funktionstüchtig bei trockener Wärme gemäß EN 60068-2-2/ EN 50155 Technische Daten: Nennbelastbarkeit 2 W Musikbelastbarkeit 3 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 200–15000 Hz Mittlerer Schalldruckpegel 86 dB (1 W/1 m) Abstrahlwinkel (-6 dB) 109°/4000 Hz Grenzauslenkung +/-1,5 mm Resonanzfrequenz fs 300 Hz Magnetische Induktion 0,7 T Magnetischer Fluss 45 µWb Obere Polplattenhöhe 2 mm Schwingspulendurchmesser 10 mm Wickelhöhe 2,5 mm Schallwandöffnung 60 mm Gewicht netto 0,05 kg Schutzklasse IP 65 *) Temperaturbereich -40 ... 80 °C Technische Zeichnung: Bitte bild anklicken!
3,2 cm (1,3") Kleinlautsprecher mit breitem, ausgewogenem Frequenzgang und sehr guter Tieftonwiedergabe. Mit kräftigem Neodym-Antrieb. Geeignet für Anwendungen, die zugleich geringe Abmessungen und gute Musik- und Sprachwiedergabe fordern. Quadratischer Korb mit vier Befestigungslöchern ermöglicht einfache Montage. Anwendungsmöglichkeiten: - Flachbildschirmen (TV und PC) - Infoterminals - andere kompakte Geräte und Automaten zur Sprach- und Musikwiedergabe Technische Daten: Nennbelastbarkeit 2 W Musikbelastbarkeit 5 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 150–20000 Hz Mittlerer Schalldruckpegel 78 dB (1 W/1 m) Resonanzfrequenz fs 220 Hz Schwingspulendurchmesser 20 mm Gewicht netto 0,028 kg Technische Zeichnung: Bitte Bild anklicken!
4 cm (1,6") Miniaturlautsprecher mit Kunststoffmembran (Mylar) und Metallkorb. Äußerst geringe Baugröße, deshalb gut geeignet zur Signalausgabe in Geräten und Anlagen, in denen wenig Platz zur Verfügung steht. Anwendungsmöglichkeiten: - Sprach- und Signalausgabe in Geräten und Anlagen im Innen- und Außenbereich Technische Daten: Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 350–6000 Hz Mittlerer Schalldruckpegel 83 dB (1 W/1 m) Resonanzfrequenz fs 520 Hz Schwingspulendurchmesser 13,5 mm Wickelhöhe 1,8 mm Schallwandöffnung 36,5 mm Gewicht netto 0,01 kg Schutzklasse IP 65 *) Temperaturbereich –40 ... 70 °C Technische Zeichnung: Bitte bild anklicken!
4 cm (1,6") Miniaturlautsprecher mit Kunststoffmembran (Mylar) und Metallkorb. Äußerst geringe Baugröße, deshalb gut geeignet zur Signalausgabe in Geräten und Anlagen, in denen wenig Platz zur Verfügung steht. Anwendungsmöglichkeiten: - Sprach- und Signalausgabe in Geräten und Anlagen im Innen- und Außenbereich Technische Daten: Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 50 Ohm Übertragungsbereich (-10 dB) 350–6000 Hz Mittlerer Schalldruckpegel 83 dB (1 W/1 m) Resonanzfrequenz fs 520 Hz Schwingspulendurchmesser 13,5 mm Wickelhöhe 1,8 mm Schallwandöffnung 36,5 mm Gewicht netto 0,01 kg Schutzklasse IP 65 *) Temperaturbereich –40 ... 70 °C Technische Zeichnung: Bitte bild anklicken!
5 cm (2") Kleinlautsprecher mit Kunststoffmembran. Sehr flache Bauweise. Gute Sprachverständlichkeit. Anwendungsmöglichkeiten: - Signalausgabe in Geräten und Anlagen aller Art, in denen wenig Platz zur Verfügung steht. - Gut geeignet für Anwendungen im Außenbereich und bei kritischen Umgebungseinflüssen. Technische Daten: Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 50 Ohm Übertragungsbereich (-10 dB) 150–20000 Hz Mittlerer Schalldruckpegel 80 dB (1 W/1 m) Resonanzfrequenz fs 340 Hz Schwingspulendurchmesser 13 mm Wickelhöhe 2 mm Schallwandöffnung 46 mm Gewicht netto 0,014 kg Schutzklasse IP 65 *) Temperaturbereich -40 ... 70 °C
40 mm Kleinlautsprecher mit Kunststoffmembran (Mylar) und Metallkorb. Geringe Baugröße, deshalb geeignet zur Signalausgabe in Geräten und Anlagen, in denen wenig Platz zur Verfügung steht. Technische Daten Nennbelastbarkeit 0,5 W Musikbelastbarkeit 1 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 300–20000 Hz Mittlerer Schalldruckpegel 82 dB (1 W/1 m) Resonanzfrequenz fs 520 Hz Schwingspulendurchmesser 13,7 mm Wickelhöhe 1,8 mm Schallwandöffnung 35 mm Gewicht netto 0,014 kg
2,3 cm (0,9") Kleinlautsprecher mit Mylarmembran und rundem Metallkorb. Geringe Baugröße, deshalb geeignet zur Signalausgabe in Geräten, in denen wenig Platz zur Verfügung steht. Der Anschluss erfolgt über rückseitig angebrachte Lötstellen. Technische Daten: Nennbelastbarkeit 0,3 W Musikbelastbarkeit 0,5 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 420–20000 Hz Mittlerer Schalldruckpegel 79 dB (1 W/1 m) Resonanzfrequenz fs 750 Hz Schwingspulendurchmesser 10,4 mm Wickelhöhe 1,5 mm Schallwandöffnung 21 mm Gewicht netto 0,004 kg Temperaturbereich -25 ... 70 °C
4 cm (1,6") Kleinlautsprecher mit Kunststoffmembran (Mylar) und Metallkorb. Äußerst flache Bauweise. Geringe Baugröße, deshalb geeignet zur Signalausgabe in Geräten und Anlagen, in denen wenig Platz zur Verfügung steht. Technische Daten: Nennbelastbarkeit 0,3 W Musikbelastbarkeit 0,5 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 280–12000 Hz Mittlerer Schalldruckpegel 81 dB (1 W/1 m) Resonanzfrequenz fs 500 Hz Schwingspulendurchmesser 13,6 mm Wickelhöhe 1,5 mm Schallwandöffnung 36 mm Gewicht netto 0,012 kg Temperaturbereich -25 ... 70 °C
4,5 cm (1,8") Kleinlautsprecher mit Kunststoffmembran (Mylar) und Metallkorb. Geringe Baugröße, deshalb geeignet zur Signalausgabe in Geräten und Anlagen, in denen wenig Platz zur Verfügung steht. Technishce Daten: Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 300–14000 Hz Mittlerer Schalldruckpegel 83 dB (1 W/1 m) Resonanzfrequenz fs 520 Hz Obere Polplattenhöhe 1,5 mm Schwingspulendurchmesser 14 mm Wickelhöhe 2,5 mm Schallwandöffnung 41,5 mm Gewicht netto 0,046 kg Temperaturbereich -25 ... 70 °C
5,7 cm (2,2") Kleinlautsprecher mit Kunststoffmembran (Mylar) und Metallkorb. Äußerst flache Bauweise, deshalb geeignet zur Signalausgabe in Geräten und Anlagen, in denen die Einbautiefe beschränkt ist. Der Anschluss erfolgt über rückseitig angebrachte Lötstellen. Technische Daten Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 220–16000 Hz Mittlerer Schalldruckpegel 83 dB (1 W/1 m) Resonanzfrequenz fs 350 Hz Schwingspulendurchmesser 14 mm Wickelhöhe 1,5 mm Schallwandöffnung 52 mm Gewicht netto 0,18 kg
2,8 x 4 cm (1,1" x 1,6") Kleinlautsprecher mit Papiermembran und rechteckigem Kunststoffkorb. Geringe Baugröße aufgrund des Neodymantriebs. Durch das hervorragende Zusammenspiel der unterschiedlichen Komponenten wird ein sehr lineares Übertragungsverhalten erreicht. Der Anschluss erfolgt über rückseitig angebrachte Lötstellen. Technische Daten Nennbelastbarkeit 2 W Musikbelastbarkeit 3 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 230–20000 Hz Mittlerer Schalldruckpegel 79 dB (1 W/1 m) Resonanzfrequenz fs 450 Hz Schwingspulendurchmesser 14 mm Wickelhöhe 3 mm Schallwandöffnung 26 x 37 mm Gewicht netto 0,014 kg
1,4 x 2,5 cm (0,5" x 1") Kleinlautsprecher mit Kunststoffmembran und rechteckigem Kunststoffkorb. Geringe Baugröße, deshalb geeignet zur Signalausgabe in Geräten, in denen wenig Platz zur Verfügung steht. Der Anschluss erfolgt über rückseitig angebrachte Lötstellen. Technische Daten Nennbelastbarkeit 1 W Musikbelastbarkeit 1,5 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 500–20000 Hz Mittlerer Schalldruckpegel 72 dB (1 W/1 m) Resonanzfrequenz fs 950 Hz Schwingspulendurchmesser 8,7 mm Wickelhöhe 2 mm Schallwandöffnung 13 x 23 mm Gewicht netto 0,0025 kg Schutzklasse IP 64 Temperaturbereich -25 ... 70 °C
5 cm (2") Kleinlautsprecher mit Kunststoffkorb und Kunststoffmembran. Breiter Übertragungsbereich und gute Sprachverständlichkeit. Besonders geeignet für Anwendungen im Außenbereich und unter kritischen Umgebungseinflüssen (z.B. Feuchtigkeit). Anwendungsmöglichkeiten Kontroll-Lautsprecher für elektronische Geräte Kontroll-Lautsprecher im Außenbereich Eigenschaften wetterfest UV-beständig Kunststoff: ABS (Korb; UL 94: HB), Mylar (Membran) funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155 Technische Daten: Nennbelastbarkeit 2 W Musikbelastbarkeit 3 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 180–17000 Hz Mittlerer Schalldruckpegel 84 dB (1 W/1 m) Abstrahlwinkel (-6 dB) 180°/4000 Hz Grenzauslenkung +/-1 mm Resonanzfrequenz fs 300 Hz Obere Polplattenhöhe 2 mm Schwingspulendurchmesser 10 mm Wickelhöhe 2,5 mm Schallwandöffnung 46 mm Gewicht netto 0,048 kg Schutzklasse IP 65 *) Temperaturbereich -40 ... 80 °C
5 cm (2") Kleinlautsprecher mit Kunststoffmembran (Mylar). Sehr flache Bauweise. Gute Sprachverständlichkeit. Unterschiede zum K 50 FL - 8 Ohm: Erhöhte Resonanzfrequenz Höherer Schalldruckpegel Angepasster Übertragungsbereich *) IP-Schutzklasse für Frontseite bei Einbau in ein abgedichtetes Gehäuse Anwendungsmöglichkeiten Signalausgabe in Geräten und Anlagen aller Art, in denen wenig Platz zur Verfügung steht Gut geeignet für Anwendungen im Außenbereich und bei kritischen Umgebungseinflüssen Technische Daten Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 350–20000 Hz Mittlerer Schalldruckpegel 85 dB (1 W/1 m) Resonanzfrequenz fs 570 Hz Schwingspulendurchmesser 13 mm Wickelhöhe 2 mm Schallwandöffnung 46 mm Gewicht netto 0,014 kg Schutzklasse IP 65 *) Temperaturbereich -40 ... 70 °C
2,3 cm (0,9") Kleinlautsprecher zur Montage auf Leiterplatten. Anwendungsmöglichkeiten, Signalausgabe in Maschinen oder Geräten Technische Daten Nennbelastbarkeit 0,2 W Musikbelastbarkeit 0,5 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 900–16000 Hz Mittlerer Schalldruckpegel 73 dB (1 W/1 m) Resonanzfrequenz fs 1740 Hz Schwingspulendurchmesser 8 mm Wickelhöhe 1,5 mm Gewicht netto 0,003 kg Rastermaß 10 mm Anschlüsse 0,8 mm Temperaturbereich –25 ... 70 °C
3,4 cm (1,3“) Kleinlautsprecher mit Kunststoffkorb und Kunststoffmembran. Gleichmäßiger Frequenzgang und gute Sprachverständlichkeit. Besonders geeignet für Anwendungen im Außenbereich und unter kritischen Umgebungseinflüssen (z.B. Feuchtigkeit). Anwendungsmöglichkeiten Kontrolllautsprecher für elektronische Geräte, Kontrolllautsprecher im Außenbereich 3.6 cm (1.4”) miniature speaker with a plastic basket and plastic diaphragm. Ballanced frequency response and good voice reproduction. Particularly well suited to outdoor applications and where ambient conditions are generally unfavourable (e.g. high humidity). Typical applications Monitoring speaker for electronic devices, monitoring speaker for outdoor systems Technische Daten / Technical Data Nennbelastbarkeit Rated power 1 W Musikbelastbarkeit Maximum power 2 W Impedanz Impedance 8 Ohm Ubertragungsbereich (.10 dB) Frequency response (.10 dB) 320.20000 Hz Mittlerer Schalldruckpegel Mean sound pressure level 79 dB (1 W/1 m) Resonanzfrequenz Resonant frequency 570 Hz Gewicht netto Net weight 0,006 kg
2,8 cm (1,1“) Kleinlautsprecher mit Kunststoffmembran und rundem Kunststoffkorb. Geringe Baugröße, deshalb geeignet zur Signalausgabe in Geräten, in denen wenig Platz zur Verfügung steht. Der Anschluss erfolgt über rückseitig angebrachte Federkontakte. 2.8 cm (1.1“) miniature speaker with polycarbonate membrane and round plastic basket. Thanks to its dimension, suitable for signal output in equipment, where space is at a premium. Connection via spring contacts on rear side. Technical Data Nennbelastbarkeit Rated power 0,5 W Musikbelastbarkeit Maximum power 1 W Impedanz Impedance 8 ƒ¶ Ubertragungsbereich (.10 dB) Frequency response (.10 dB) 500.7000 Hz Mittlerer Schalldruckpegel Mean sound pressure level 83 dB (1 W/1 m) Resonanzfrequenz Resonant frequency 730 Hz Anschluss Federkontakte Terminal spring contacts Gewicht netto Net weight 0,006 kg
5 cm (2") Kleinlautsprecher mit Kunststoffmembran und Metallkorb. Geringe Baugröße, deshalb geeignet zur Signalausgabe in Geräten und Anlagen, in denen wenig Platz zur Verfügung steht. *) IP-Schutzklasse für Frontseite bei Einbau in ein abgedichtetes Gehäuse Anwendungsmöglichkeiten Sprach- und Signalausgabe in Geräten und Anlagen im Innen- und Außenbereich Eigenschaften Kunststoff: Mylar (Membran) Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155 Metallausführung UV-beständig Technische Daten Nennbelastbarkeit 2 W Musikbelastbarkeit 3 W Nennimpedanz Z 50 Ohm Übertragungsbereich (-10 dB) 250–12000 Hz Mittlerer Schalldruckpegel 83 dB (1 W/1 m) Abstrahlwinkel (-6 dB) 180°/4000 Hz Grenzauslenkung +/-0,5 mm Resonanzfrequenz fs 500 Hz Obere Polplattenhöhe 2 mm Schwingspulendurchmesser 14 mm Wickelhöhe 3 mm Schallwandöffnung 45 mm Gewicht netto 0,05 kg Schutzklasse IP 65 *) Temperaturbereich -40 ... 80 °C
3,6 cm (1,4") Kleinlautsprecher mit Kunststoffkorb, Kunststoffdichtring und Kunststoffmembran. Gleichmäßiger Frequenzgang und gute Sprachverständlichkeit. Besonders geeignet für Anwendungen im Außenbereich und unter kritischen Umgebungseinflüssen (z.B. Feuchtigkeit). *) IP-Schutzklasse für Frontseite bei Einbau in ein abgedichtetes Gehäuse Anwendungsmöglichkeiten Kontrolllautsprecher für elektronische Geräte Kontrolllautsprecher im Außenbereich Eigenschaften Kunststoff: ABS (Korb; UL 94:HB), Mylar (Membran) Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155 Technische Daten Nennbelastbarkeit 1 W Musikbelastbarkeit 2 W Nennimpedanz Z 8 Ohm Übertragungsbereich (-10 dB) 300–20000 Hz Mittlerer Schalldruckpegel 77 dB (1 W/1 m) Abstrahlwinkel (-6 dB) 180°/4000 Hz Grenzauslenkung +/-0,5 mm Resonanzfrequenz fs 550 Hz Obere Polplattenhöhe 2 mm Schwingspulendurchmesser 10 mm Wickelhöhe 2 mm Schallwandöffnung 31 mm Gewicht netto 7 g Schutzklasse IP 65 *) Temperaturbereich -40 ... 70 °C
