   Tiefmitteltöner
Home Lautsprecher & Zubehör Home - HiFi Programm VISATON - Produkte Tiefmitteltöner

Bitte wählen Sie aus der folgenden Warengruppe die Artikel aus, die Sie bestellen möchten. Tragen Sie einfach die gewünschte Bestellmenge in das dazugehörige Eingabefeld ein. Um den Artikel in den Einkaufskorb zu legen, klicken Sie bitte auf den 'Bestellen' Knopf.

AL 170 / 8 Ohm   -   Artikel Nr. V 1302




17cm (6,5") High - End -Tiefmitteltöner mit steifer, eloxierter Aluminium-Membran, stabilem Aludruckkorb und elastischer Gummisicke. Geringste mechanische und elektrische Verluste durch Polkernventilierung, hinterlüftete Zentrierung und Kapton Schwingspulenträger. Sehr großer linearer Hub durch lange Schwingspule. Speziell geeignet als Tiefmitteltöner in hochwertigen 2 -, 3 - und 4 - Wege - High-End Kombinationen bis ca. 2500 Hz.

Bestückung der ALPHA 170 und ELEVATION 3.

Zubehör: Kompensationsmagnet KM 80 (Art. Nr. 1309)



Technische Daten

Nennbelastbarkeit: 70 Watt; Musikbelastbarkeit: 100 Watt; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB): fc - 8000 Hz; Mittlerer Kennschalldruck: 88 dB; Maximaler Hub: 22 mm; Resonanzfrequenz: 38 Hz; Magnetische Induktion: 1,1 Tesla; Magnetischer Fluß: 520 µWeber; Obere Polplattenhöhe: 6mm; Schwingspulendurchmesser: 25 mm; Wickelhöhe: 18 mm; Schallwandöffnung: 150 mm; Gewicht netto: 1,2 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

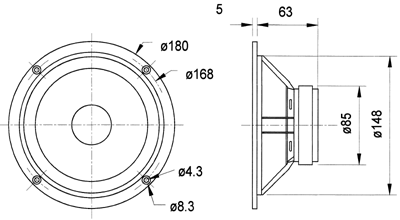

Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 101.00  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

AL 130 / 8 Ohm   -   Artikel Nr. V 1301




13 cm (5") High - End -Tiefmitteltöner mit steifer, eloxierter Aluminium - Membran, stabilem Aludruckkorb und elastischer Gummisicke. Geringste mechanische und elektrische Verluste durch Polkernventilierung, hinterlüftete Zentrierung, Kapton Schwingspulenträger und Impedanzkontrollring. Sehr großer linearer Hub durch lange Schwingspule. Speziell geeignet alsKonusmitteltöner in hochwertigen 3 - Wege - High - End Kombinationen bis ca. 5000 Hz.

Bestückung der VOX 251 sowie CENTER und DIPOL (Image HiFi 1/98: ausgezeichnet; Stereo 5/98: exzellent), der COUPLET und der VIB MIKRO AL

Zubehör: Kompensationsmagnet KM 80 (Art. Nr. 1309)



Technische Daten

Nennbelastbarkeit: 60 Watt; Musikbelastbarkeit: 90 Watt; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB): fc - 8000 Hz; Mittlerer Kennschalldruck: 87 dB; Maximaler Hub: 17 mm; Resonanzfrequenz: 40 Hz; Magnetische Induktion: 0,95 Tesla; Magnetischer Fluß: 450 µWeber; Obere Polplattenhöhe: 6mm; Schwingspulendurchmesser: 25 mm; Wickelhöhe: 18 mm; Schallwandöffnung: 115 mm; Gewicht netto: 1,0 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!


Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 91.00  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

AL 130 M / 8 Ohm   -   Artikel Nr. V 1305




13 cm (5") High-End-Mitteltöner mit steifer, eloxierter Aluminium-Membran, stabilem Aludruckgußkorb und elastischer Gummisicke. Geringste mechanische und elektrische Verluste durch Polkernventilierung, hinterlüftete Zentrierung, Kapton-Schwingspulenträger und Impedanzkontrollring. Durch eine Schwingspule mit geringerer Wickelhöhe werden oberhalb von 500 Hz 2 - 3 dB mehr Schalldruck als beim AL 130 erzielt. Speziell geeignet als Konusmitteltöner in 3-Wege High-End-Systemen für den Frequenzbereich bis 5000 Hz.

Bestückung der Fertigbox DS 4

Zubehör: Kompensationsmagnet KM 80 (Art. Nr. 1309)



Technische Daten

Nennbelastbarkeit: 150Watt/60 Watt; Musikbelastbarkeit: 200 Watt/90 Watt; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB): fc - 8000 Hz; Mittlerer Kennschalldruck: 90 dB; Maximaler Hub: 11 mm; Resonanzfrequenz: 50 Hz; Magnetische Induktion: 0,95 Tesla; Magnetischer Fluß: 450 µWeber; Obere Polplattenhöhe: 6mm; Schwingspulendurchmesser: 25 mm; Wickelhöhe: 12 mm; Schallwandöffnung: 115 mm; Gewicht netto: 1,0 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

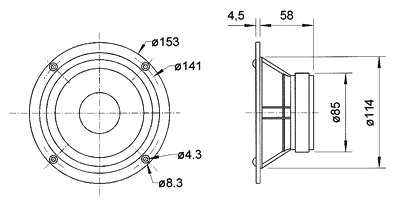

Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 91.00  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

W 130 S / 4 Ohm   -   Artikel Nr. V 9022




13 cm (5") HiFi - Tiefmitteltöner mit beschichteter Papiermembran, elastischer Gummisicke und 25 mm Schwingspule. Einsetzbar als Tieftöner und durch sehr ausgeglichenen Frequenzgang auch als Tiefmitteltöner in größeren 3 - Wege - Boxen.
Bestückung der EXPERIENCE V 20 (Stereoplay 1/92:Testsieger, Klang: herausragend); ALTO LINE, ALTO GENESIS und ALTO IIIc.

Zubehör: Schutzgitter NG 5" (Art.Nr. 1145); Abdeckkappe f. Mitteltöner AK 1420 (Art. Nr. 1070)



Technische Daten

Nennbelastbarkeit: 50 Watt; Musikbelastbarkeit: 80 Watt; Impedanz: 4 Ohm; Übertragungsbereich (-8 dB): fc - 8000 Hz; Mittlerer Kennschalldruck: 87 dB; Maximaler Hub: 16 mm; Resonanzfrequenz: 49 Hz; Magnetische Induktion: 0,9 Tesla; Magnetischer Fluß: 283 µWeber; Obere Polplattenhöhe: 4 mm; Schwingspulendurchmesser: 25 mm; Wickelhöhe: 8,5 mm; Schallwandöffnung: 109 mm; Gewicht netto: 0,63 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

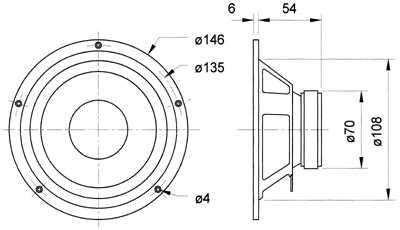

Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 25.70  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

W 130 S / 8 Ohm   -   Artikel Nr. V 9023




13 cm (5") HiFi - Tiefmitteltöner mit beschichteter Papiermembran, elastischer Gummisicke und 25 mm Schwingspule. Einsetzbar als Tieftöner und durch sehr ausgeglichenen Frequenzgang auch als Tiefmitteltöner in größeren 3 - Wege - Boxen.
Bestückung der EXPERIENCE V 20 (Stereoplay 1/92:Testsieger, Klang: herausragend); ALTO LINE, ALTO GENESIS und ALTO IIIc.

Zubehör: Schutzgitter NG 5" (Art.Nr. 1145); Abdeckkappe f. Mitteltöner AK 1420 (Art. Nr. 1070)



Technische Daten

Nennbelastbarkeit: 50 Watt; Musikbelastbarkeit: 80 Watt; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB): fc - 8000 Hz; Mittlerer Kennschalldruck: 87 dB; Maximaler Hub: 16 mm; Resonanzfrequenz: 49 Hz; Magnetische Induktion: 0,9 Tesla; Magnetischer Fluß: 283 µWeber; Obere Polplattenhöhe: 4 mm; Schwingspulendurchmesser: 25 mm; Wickelhöhe: 8,5 mm; Schallwandöffnung: 109 mm; Gewicht netto: 0,63 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!


Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 25.70  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

W 130 X / 2 x 4 Ohm   -   Artikel Nr. V 9059



13 cm (5") Tieftöner mit robuster Polypropylen-Membran für äußerst kompakte Subwooferanwendungen. Sehr flexible Einsatzmöglichkeiten durch 2 x 4-Ohm-Doppelschwingspule, wobei durch Reihenschaltung ein hochwertiges 8-Ohm-Chassis entsteht. Der für seine Größe enorme Membranhub, sowie die sehr tiefe Resonanzfrequenz erlauben einen beachtlichen Schalldruckpegel, dem man einen derart kleinen Lautsprecher nicht zutraut.

Anschlussmöglichkeiten:

(1) eine Schwingspule offen (4 Ohm)
(2) beide Schwingspulen in Reihe (8 Ohm)
(3) beide Schwingspulen parallel (2 Ohm)


Gehäuseempfehlungen

Volumen/Prinzip BR-Kanal fb fc/QTC
2,3 l/geschlossen - - 70 Hz/0,71
7,5 l/Bassreflex 150 x 10 x 400 (bxhxt) 38 Hz


Technische Daten:


Nennbelastbarkeit 60 W
Musikbelastbarkeit 90 W
Nennimpedanz Z (1) 4 Ohm
(2) 8 Ohm
(3) 2 Ohm
Übertragungsbereich (-10 dB) fu–6000 Hz
(fu: untere Grenzfrequenz abhängig vom Gehäuse) . Mittlerer Schalldruckpegel 78 dB (1 W/1 m)
Maximaler linearer Hub +/-5,8 mm (10 % THD)
Grenzauslenkung +/-11,5 mm
Resonanzfrequenz fs 40 Hz
Magnetische Induktion 0,92 T
Magnetischer Fluss 694 µWb
Obere Polplattenhöhe 6 mm
Schwingspulendurchmesser 40 mm
Wickelhöhe 12 mm
Schallwandöffnung 123 mm
Gewicht netto 1,5 kg
Gleichstromwiderstand Rdc (1) 3,8 Ohm
(2) 7,9 Ohm
(3) 2,0 Ohm

Mechanischer Q-Faktor Qms (1) 4,27

(2) 4,39

Elektrischer Q-Faktor Qes (1) 0,86

(2) 0,41
(3) 0,48

Gesamt-Q-Faktor Qts (1) 0,71
(2) 0,37
(3) 0,43 Äquivalentes Luftnachgiebigkeitsvolumen Vas (1) 5,10 l
(2) 5,64 l
(3) 5,30 l

Effektive Membranfläche Sd 94,2 cm²

Dynamische bewegte Masse Mms 37 g
Antriebsfaktor Bxl (1) 6,5 Tm
(2) 13,2 Tm
(3) 6,19 Tm
Schwingspuleninduktivität L (1) 0,77 mH
(2) 2,75 mH
(3) 0,69 mH



nach oben

EUR 47.95  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

W 130 SC / 8 Ohm   -   Artikel Nr. V 9123




Magnetisch abgeschirmter 13 cm (5") HiFi - Tiefmitteltöner. Sonst baugleich mit W 130 S.

Bestückung der CT CENTER130, DIPOL 130, MAIN 200, CT CENTER 800

Zubehör: Schutzgitter NG 5" (Art.Nr. 1145); Abdeckkappe f. Mitteltöner AK 1420 (Art. Nr. 1070)



Technische Daten

Nennbelastbarkeit: 50 Watt; Musikbelastbarkeit: 80 Watt; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB): fc - 8000 Hz; Mittlerer Kennschalldruck: 87 dB; Maximaler Hub: 16 mm; Resonanzfrequenz: 49 Hz; Magnetische Induktion: 0,9 Tesla; Magnetischer Fluß: 283 µWeber; Obere Polplattenhöhe: 4 mm; Schwingspulendurchmesser: 25 mm; Wickelhöhe: 8,5 mm; Schallwandöffnung: 109 mm; Gewicht netto: 0,63 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

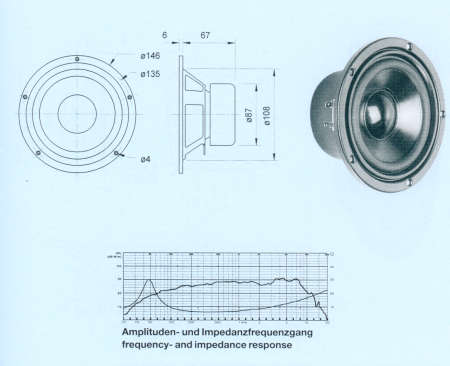

Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 35.75  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

SC 13 / 8 Ohm   -   Artikel Nr. V 8013




Magnetsich abgeschirmter 13 cm (5")HiFi - Tiefmitteltöner mit Cellulose - Membran und Gummisicke. Durch sehr ausgeglichenen Frequenzgang und guten Wirkungsgrad zusammen mit dem abgeschirmten Hochtöner SC 10 besonders geeignet in magnetisch abgeschirmten 2 - Wege - Kombinationen für Surround - Centerlautsprecher und Multi - Media - Boxen.

Bestückung des CENTER 130 und EFFEKT 130 (Heimkino 4/95).



Technische Daten

Nennbelastbarkeit: 40 Watt; Musikbelastbarkeit: 60 Watt; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB): fc - 12000 Hz; Mittlerer Kennschalldruck: 90 dB; Maximaler Hub: 15 mm; Resonanzfrequenz: 75 Hz; Magnetische Induktion: 1,0 Tesla; Magnetischer Fluß: 250 µWeber; Obere Polplattenhöhe: 4 mm; Schwingspulendurchmesser: 20 mm; Wickelhöhe: 5,5 mm; Schallwandöffnung: 113 mm; Gewicht netto: 0,62 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

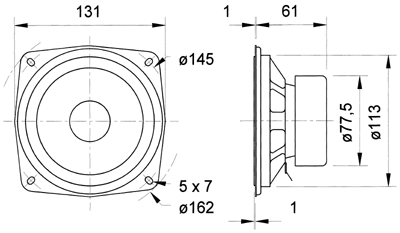

Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 24.45  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

WS 13 E / 8 Ohm   -   Artikel Nr. V 1053




13 cm (5") Tiefmitteltöner mit Papiermembran und elastischer Gummisicke. Aufgrund seiner speziellen Korbform besonders als Ersatzbestückung für viele HiFi - Fertigboxen geeignet.



Technische Daten Nennbelastbarkeit: 40 Watt; Musikbelastbarkeit: 60 Watt; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB): fc -12000 Hz; Mittlerer Kennschalldruck: 86 dB; Maximaler Hub: 15 mm; Resonanzfrequenz: 83 Hz; Magnetische Induktion: 1,0 Tesla; Magnetischer Fluß: 250 µWeber; Obere Polplattenhöhe: 4mm; Schwingspulendurchmesser: 20 mm; Wickelhöhe: 5,5 mm; Schallwandöffnung: 113 mm; Gewicht netto: 0,43 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

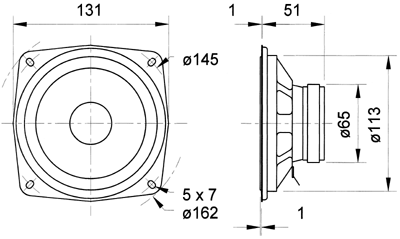

Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 16.30  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

W 100 S / 4 Ohm   -   Artikel Nr. V 9020




10 cm (4") HiFi - Tiefmitteltöner mit beschichteter Papiermembran, elastischer Gummisicke und 20 mm Schwingspule. Einsetzbar als Tieftöner in Miniboxen und durch sehr ausgeglichenen Frequenzgang auch als Tiefmitteltöner in größeren 3 - Wege - Boxen und Satellitensystemen für Subwoofer - Anlagen geeignet.
Bestückung der STARLET, ALTO GENESIS (HiFi-Test: sehr gut).

Zubehör: Schutzgitter NG 4" (Art.Nr. 1147)


Technische Daten

Nennbelastbarkeit: 30 Watt; Musikbelastbarkeit: 50 Watt; Impedanz: 4 Ohm; Übertragungsbereich (-8 dB): fc - 10000 Hz; Mittlerer Kennschalldruck: 86 dB; Maximaler Hub: 13 mm; Resonanzfrequenz: 67 Hz; Magnetische Induktion: 1 Tesla; Magnetischer Fluß: 250 µWeber; Obere Polplattenhöhe: 4 mm; Schwingspulendurchmesser: 20 mm; Wickelhöhe: 8 mm; Schallwandöffnung: 94 mm; Gewicht netto: 0,49 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!

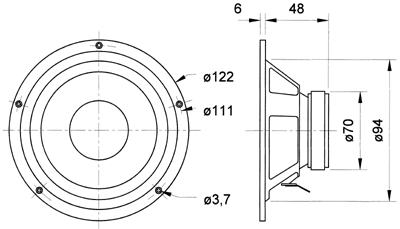

Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 24.60  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

W 100 S / 8 Ohm   -   Artikel Nr. V 9021




10 cm (4") HiFi - Tiefmitteltöner mit beschichteter Papiermembran, elastischer Gummisicke und 20 mm Schwingspule. Einsetzbar als Tieftöner in Miniboxen und durch sehr ausgeglichenen Frequenzgang auch als Tiefmitteltöner in größeren 3 - Wege - Boxen und Satellitensystemen für Subwoofer - Anlagen geeignet.
Bestückung der STARLET, ALTO GENESIS (HiFi-Test: sehr gut).

Zubehör: Schutzgitter NG 4" (Art.Nr. 1147)


Technische Daten

Nennbelastbarkeit: 30 Watt; Musikbelastbarkeit: 50 Watt; Impedanz: 8 Ohm; Übertragungsbereich (-8 dB): fc - 10000 Hz; Mittlerer Kennschalldruck: 86 dB; Maximaler Hub: 13 mm; Resonanzfrequenz: 67 Hz; Magnetische Induktion: 1 Tesla; Magnetischer Fluß: 250 µWeber; Obere Polplattenhöhe: 4 mm; Schwingspulendurchmesser: 20 mm; Wickelhöhe: 8 mm; Schallwandöffnung: 94 mm; Gewicht netto: 0,49 kg


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!


Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 24.60  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

TI 100 / 8 Ohm   -   Artikel Nr. V 1271




10 cm (4") High-End-Tiefmitteltöner mit einem völlig neuartigen Membrankonus aus reinem Titan. Durch ein genau ausgeklügeltes Zusammenspiel von Membranform, Sickenform und Sickenmaterial sowie den verwendeten Klebstoffen ist es gelungen, die gefürchteten Membranresonanzen zu vermeiden bzw. in den Bereich möglichst hoher Frequenzen zu verschieben. Die Form des Korbes mit großer Offnungsfläche und hinterlüfteter Zentrierung sowie die offene Schwingspule mit Phase-Plug führen zu minimalen mechanischen Verlusten und damit zu einer hohen mechanischen Güte. Durch die Konstruktion mit Doppelmagneten ist der TI 100 gleichzeitig magnetisch abgeschirmt.

Das Ergebnis kann sich sehen lassen: Die akustischen Werte sind ausgezeichnet und z.B. in der VOX 200 zeigt der TI 100 8 Ohm sein durchsichtiges, analytisches Klangbild, das aber nie lästig wird.

Der TI 100 ist ideal einsetzbar als Tiefmitteltöner in kleinen High-End Regalboxen oder als Mitteltöner in High-End Mehrwege-Boxen.

Bestückung: VOX 200 (Auszug aus Stereo: exzellent)



Technische Daten

Nennbelastbarkeit: 40 Watt; Musikbelastbarkeit: 60 Watt; Nennimpedanz: 8 Ohm; Übertragungsbereich: fc - 8000 Hz; Mittlerer Schalldruckpegel: 86 dB (1 W/1 m); Maximaler Hub: 4,5 mm; Resonanzfrequenz: 62 Hz; Magnetische Induktion: 1,2 Tesla; Magnetischer Fluß: 300 µ Weber; Obere Polplattenhöhe: 4 mm; Schwingspulendurchmesser: 20 mm; Wickelhöhe: 8,5 mm; Schallwandöffnung: 101 mm; Gewicht netto: 1,05 kg; Gleichstromwiderstand: Rdc 6,0 Ohm; Mechanischer Q-Faktor Qms: 7,05; Elektrischer Q-Faktor Qes: 0,40; Gesamt-Q-Faktor Qts: 0,38; Äquivalentes Luftnachgiebigkeitsvolumen Vas: 6,92 l; Effektive Membranfläche Sd: 54 cm2; Dynamische bewegte Masse mmd: 4 g; Antriebsfaktor Bxl: 4,8 T m; Schwingspuleninduktivität: 0,7 mH;


Individuelle Preise bitte telefonisch erfragen! Teilen Sie uns ihre Telefonnummer mit, wir rufen Sie kostenlos zurück!


Technische Zeichnung bitte Link des Bildes anklicken.



nach oben

EUR 143.50  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

PAW 25 / 8 Ohm   -   Artikel Nr. V 3050



25 cm (10") Tiefmitteltöner für PA Systeme. Eigenschaften

Druckgusskorb
Papiermembran
65 mm Schwingspule für hohe Belastbarkeit
Til Spulenträger
Belüftete Zentrierspinne
Zusätzlich belüfteter Luftspalt (6fach Bohrung)
28 mm Polkernbohrung
M-förmig gefaltete Textilsicke für große Hübe
Connex / Baumwolle Zentrierspinne
EVA Dichtung
Ferrit Magnet


Gehäuseempfehlungen

Volumen/Prinzip BR-Rohr fb fc/QTC
12 l/geschlossen - - 110 Hz/0,71
26 l/Bassreflex 2 x BR 15.34 57 Hz -


Technische Daten

Membrannachgiebigkeit Cm 0,24 mm/N
Nennbelastbarkeit 300 W
Musikbelastbarkeit 450 W
Nennimpedanz Z 8 Ohm
Übertragungsbereich (-10 dB) fu–4200 Hz
(fu: untere Grenzfrequenz abhängig vom Gehäuse) . Mittlerer Schalldruckpegel 92 dB (2,83 V/1 m)
Maximaler linearer Hub +/-3,5 mm
Grenzauslenkung +/-8 mm
Resonanzfrequenz fs 52 Hz
Obere Polplattenhöhe 8 mm
Schwingspulendurchmesser 65 mm
Wickelhöhe 15 mm
Schallwandöffnung 230 mm
Gewicht netto 3,61 kg
Gleichstromwiderstand Rdc 6,5 Ohm
Mechanischer Q-Faktor Qms 9,59
Elektrischer Q-Faktor Qes 0,34
Gesamt-Q-Faktor Qts 0,33
Äquivalentes Luftnachgiebigkeitsvolumen Vas 44 l
Effektive Membranfläche Sd 353 cm²
Dynamische bewegte Masse Mms 37,6 g
Antriebsfaktor Bxl 15,6 Tm
Schwingspuleninduktivität L 0,9 mH



nach oben

EUR 84.95  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:

PAW 30 ND   -   Artikel Nr. V 3052



30 cm (12") Tiefmitteltöner für PA Systeme. Eigenschaften

8-eckiger Druckgusskorb
Papiermembran
75 mm Schwingspule für hohe Belastbarkeit
Til Spulenträger
Belüftete Zentrierspinne
Zusätzlich belüfteter Luftspalt (8fach Bohrung)
10 mm Polkernbohrung
M-förmig gefaltete Textilsicke für große Hübe
Connex Zentrierspinne
EVA Dichtung
Neodym Magnet
Impedanzkontrollring (Aluminium)


Gehäuseempfehlungen

Volumen/Prinzip BR-Rohr fb fc/QTC
26,5 l/geschlossen - - 89 Hz/0,71
60 l/Bassreflex 3 x BR 25.50 48 Hz -

Technische Daten

Membrannachgiebigkeit Cm 0,19 mm/N
Nennbelastbarkeit 400 W
Musikbelastbarkeit 600 W
Nennimpedanz Z 8 Ohm
Übertragungsbereich (-10 dB) fu–5500 Hz
(fu: untere Grenzfrequenz abhängig vom Gehäuse) . Mittlerer Schalldruckpegel 93 dB (2,83 V/1 m)
Maximaler linearer Hub +/-4 mm
Grenzauslenkung +/-8 mm
Resonanzfrequenz fs 45 Hz
Obere Polplattenhöhe 8 mm
Schwingspulendurchmesser 75 mm
Wickelhöhe 16 mm
Schallwandöffnung 286 mm
Gewicht netto 3,05 kg
Gleichstromwiderstand Rdc 6,1 Ohm
Mechanischer Q-Faktor Qms 7,63
Elektrischer Q-Faktor Qes 0,37
Gesamt-Q-Faktor Qts 0,36
Äquivalentes Luftnachgiebigkeitsvolumen Vas 78 l
Effektive Membranfläche Sd 539 cm²
Dynamische bewegte Masse Mms 69 g
Antriebsfaktor Bxl 17,6 Tm
Schwingspuleninduktivität L 0,55 mH



nach oben

EUR 198.95  - Preis inkl. MwSt. zzgl. Versand und Kosten -
Menge:
